鹽霧試驗標準等級及判定方法

　　腐蝕是材料或其性能在環境的作用下引起的破壞或變質。大多數的腐蝕發生在大氣環境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和最有破壞性的大氣腐蝕。鹽霧對金屬材料表面的腐蝕是由于含有的氯離子穿透金屬表面的氧化層和防護層與內部金屬發生電化學反應引起的。同時，氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態表面變成活潑表面。造成對產品極壞的不良反應。

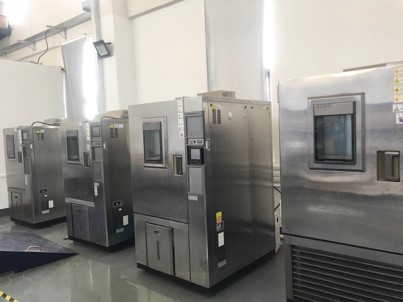

　　鹽霧試驗是一種主要利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗。它分為二大類，一類為天然環境暴露試驗，另一類為人工加速模擬鹽霧環境試驗。人工模擬鹽霧環境試驗是利用一種具有一定容積空間的試驗設備——鹽霧試驗箱，在其容積空間內用人工的方法，造成鹽霧環境來對產品的耐鹽霧腐蝕性能質量進行考核。它與天然環境相比，其鹽霧環境的氯化物的鹽濃度，可以是一般天然環境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對產品進行鹽霧試驗，得出結果的時間也大大縮短。如在天然暴露環境下對某產品樣品進行試驗，待其腐蝕可能要1年，而在人工模擬鹽霧環境條件下試驗，只要24小時，即可得到相似的結果。

　　鹽霧試驗分類

　　人工模擬鹽霧試驗又包括中性鹽霧試驗、醋酸鹽霧試驗、銅鹽加速醋酸鹽霧試驗、交變鹽霧試驗。

　　(1)中性鹽霧試驗（NSS試驗）

　　是出現最早目前應用領域最廣的一種加速腐蝕試驗方法。一般情況下，它采用5%的氯化鈉鹽水溶液，溶液PH值調在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗溫度均取35℃，要求鹽霧的沉降率在1～3ml/80cm2.h之間，沉降量一般都是1～2ml/80cm2.h之間。

　　(2)醋酸鹽霧試驗（ASS試驗）

　　是在中性鹽霧試驗的基礎上發展起來的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，最后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗快3倍左右。

　　(3)銅鹽加速醋酸鹽霧試驗（CASS試驗）

　　是國外新近發展起來的一種快速鹽霧腐蝕試驗，試驗溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強烈誘發腐蝕。它的腐蝕速度大約是NSS試驗的8倍。

　　鹽霧測試相關標準

　　鹽霧試驗標準是對鹽霧試驗條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規定，另外還對鹽霧試驗箱性能提出技術要求。同種產品采用哪種鹽霧試驗標準要根據鹽霧試驗的特性和金屬的腐蝕速度及對鹽霧的敏感程度選擇。

　　鹽霧測試標準總結：

　　ISO 7253-1996(涂料)BS 3900-F12-1997(涂料)

　　BS 7479:1991 IEC 60068-2-11:1981

　　GB/T 10125-1997(涂料)GB 2423.17-2008

　　DIN 50021-1988

　　酸性鹽霧測試標準：

　　ASTM B368-09 ISO 9227-2006

　　DIN 50021-1988 BS 7479:1991

　　銅離子加速鹽霧測試標準

　　ASTM B368-09 ISO 9227-2006

　　DIN 50021-1988 BS 7479:1991

　　循環鹽霧測試標準

　　ASTM D6899-2003 ASTM G85-02e1 Annex A5

　　ISO 11997-1:2005 ISO 11997-2:2000 SAE J2334:2002

　　WSK-M2G299 GM4298P GM4476P GM9540P
